Technologia

Wysokowydajna turbina

Opis produktu

Jednotarczowy wirnik rzutowy 3.6

Jest to jednotarczowa turbina strumieniowa z sześcioma łopatkami wyrzucającymi. Oferujemy te wysokowydajne turbiny o średnicy wirnika 350 i 399 mm. Jako napęd służą silniki o mocy do 22,0 kW.

Zalety

Zaletą wirników jednotarczowych jest, w porównaniu do wirników dwutarczowych, mniejsza liczba części technologicznego zużycia. Skraca to czas montażu oraz obniża koszty prac konserwacyjnych i naprawczych. Z chęcią szczegółowo wyjaśnimy Państwu różnice między w/w wirnikami. Łopatki wyrzucające są wkładane do tarczy nośnej od środka. Dodatkowa tarcza zaciskowa zakrywa otwór wlotowy i blokuje łopatki wyrzucające na miejscu.

Materiał i konstrukcja

Wszystkie istotne wewnętrzne części turbiny, takie jak łopatki wyrzucające, koło rozdzielające, tuleja prowadząca i tarcze, są wykonane z wysoce odpornego na zużycie materiału. Dostępne są różne warianty materiałowe dla różnych warunków pracy, które można specjalnie dostosować do wymagań danego zastosowania. Obudowa turbiny wykonana jest z odpornej na zużycie stali manganowej i jest dodatkowo chroniona od wewnątrz przez wymienne płytki wykonane ze stali narzędziowej.

Łatwość konserwacji

Szczególną cechą wirnika jednotarczowego jest łatwość konserwacji. Najważniejsze części zużywające się można łatwo wyjąć zarówno przez zdejmowaną pokrywę obudowy turbiny, jak i przez otwór montażowy z boku. Oszczędza to czas i koszty podczas konserwacji oraz zapewnia wysoką dostępność systemu.

Moc i wydajność wiązki

Wysokowydajne turbiny AGTOS charakteryzują się doskonałą charakterystyką przepływu, która umożliwia wysoką przepustowość ścierniwa. „Gorący punkt”, tj. obszar, który jest intensywnie narażony na działanie ścierniwa, jest długi i równomiernie silny. Prowadzi to do optymalnych wyników obróbki strumieniowo-ściernej i wydajnej obróbki powierzchni.

Części technologicznego zużycia z węglika spiekanego

Do zastosowań, w których używane są bardzo agresywne materiały ścierne, oferujemy części zużywalne wykonane z węglików spiekanych. Części te zwiększają żywotność nawet dziesięciokrotnie i zapewniają ciągłość produkcji przy zminimalizowanym czasie konserwacji i serwisowania. Aby zoptymalizować wykorzystanie istniejących części zużywalnych, oferujemy stopniową wymianę materiału. Chętnie wyjaśnimy dostępne opcje.

Opis produktu

Jednotarczowy wirnik rzutowy 4.6

Jednotarczowa oczyszczarka strumieniowa AGTOS 4.6 jest większą wersją sprawdzonego modelu 3.6 i oferuje ulepszone funkcje wydajnościowe. Ta jednostka jest również wyposażona w sześć wtykowych łopatek wyrzucających i jest dostępna w wersjach o średnicy wirnika 420 mm, 440 mm i 460 mm. Jako napęd stosowane są silniki o mocy od 18,5 do 37,0 kW. W przypadku zastosowania napędu z cokołem łożyskowym, możliwe są jeszcze mocniejsze napędy, co zwiększa elastyczność tej turbiny.

Zalety

Podobnie jak w przypadku mniejszego modelu, jest mniej części zużywających się niż w przypadku kół dwutarczowych. Pozwala to znacznie ograniczyć prace montażowe oraz koszty konserwacji i napraw. Ponadto konstrukcja umożliwia centralne umieszczenie łopatek wyrzucających w tarczy nośnej i zabezpieczenie ich za pomocą tarczy zaciskowej, co upraszcza obsługę i zwiększa bezpieczeństwo pracy.

Materiał i konstrukcja

Wewnętrzne części turbiny, takie jak łopatki wyrzucające, koło rozdzielające, tuleja prowadząca i tarcze, są wykonane z odpornego na zużycie materiału, który jest dostępny w różnych wariantach w zależności od zastosowania. Obudowa turbiny wykonana jest z wytrzymałej stali manganowej i jest dodatkowo chroniona od wewnątrz przez wymienne płyty również wykonane z materiału odpornego na zużycie.

Łatwość konserwacji

Jednotarczowy wirnik 4.6 jest tak samo łatwy w konserwacji jak model 3.6. Najważniejsze części zużywające się można wyjąć zarówno przez zdejmowaną pokrywę, jak i przez boczny otwór montażowy w obudowie turbiny. Taka konstrukcja znacznie minimalizuje prace montażowe.

Moc i wydajność wiązki

Wysokowydajna turbina AGTOS 4.6 oferuje wyjątkową wydajność obróbki strumieniowo-ściernej, wspieraną przez korzystną charakterystykę przepływu, która umożliwia wysoką przepustowość ścierniwa. „Gorący punkt” – obszar, który jest intensywnie narażony na działanie ścierniwa – jest długi i równomiernie mocny w tym modelu, co prowadzi do doskonałych wyników obróbki strumieniowo-ściernej. Model 4.6 jest szczególnie odpowiedni do zastosowań z większymi średnicami ścierniwa do 3,5 mm, na przykład podczas odpiaszczania odlewów lub w przypadku dużych odległości między turbiną a obrabianym przedmiotem.

Modernizacja i konwersja

Wysokowydajne turbiny AGTOS wszystkich typów mogą być nie tylko instalowane w nowych maszynach, ale także modernizowane w istniejących systemach obróbki strumieniowo-ściernej. Do tej pory modernizacja do systemu AGTOS skutkowała stałą poprawą wydajności obróbki strumieniowo-ściernej. Oprócz kompletnej wymiany turbin, oferujemy również zestawy do konwersji pod nazwą „AGTOS-Inside”. Umożliwiają one instalację wewnętrznych elementów turbiny AGTOS w istniejącej, wciąż nienaruszonej obudowie turbiny innego producenta. Znacznie poprawia to wyniki obróbki strumieniowo-ściernej i obniża koszty.

Opis produktu

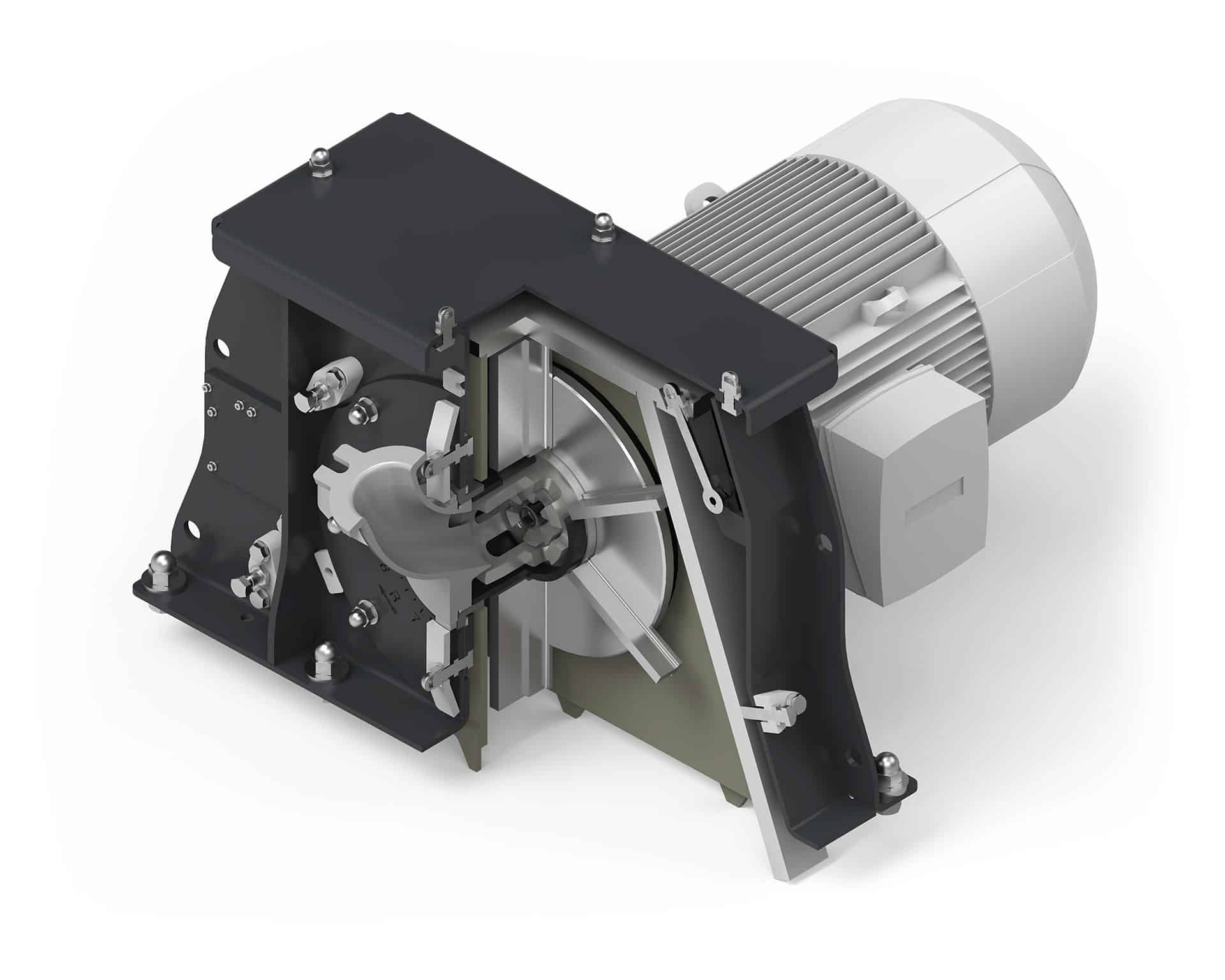

Budowa wysokowydajnej turbiny AGTOS

Łopatki rzutowe są mocowane od środka do tarczy nośnej. Dodatkowa tarcza zaciskowa przykrywa otwór mocujący i unieruchamia łopatki.

Wszystkie wewnętrzne części turbiny jak łopatki rzutowe, koło rozdzielcze, tuleja prowadząca oraz tarcze wykonane są z odpornego na ścieranie materiału. Do wyboru są różne warianty materiału, który dobierany jest indywidualnie.

Obudowa turbiny jest wykonana z odpornej na zużycie stali manganowej a od wewnątrz jest dodatkowo osłaniana przez wymienne płyty, również z odpornego na zużycie materiału.

Najistotniejsze części technologicznego zużycia w wirniku można wyjąć z obudowy turbiny poprzez ściągnięcie pokrywy a także poprzez otwór montażowy z boku obudowy. Oszczędza to czas i koszty związane z montażem.

Korzystne właściwości przepływowe wysokowydajnych turbin AGTOS gwarantują wysoką przepustowość ścierniwa, a tym samym znakomitą wydajność czyszczenia. Tzw. Hot Spot, czyli powierzchnia detalu wystawiona na bezpośrednie działanie ścierniwa, jest długa i równomiernie ukształtowana, co prowadzi do najlepszych wyników czyszczenia.

Części technologicznego zużycia z węglika spiekanego

Do zastosowań z bardzo agresywnymi ścierniwami i wysokim zużyciem oferujemy również części zużywalne wysokowydajnych turbin 3.6 wykonane z węglików spiekanych. Pozwala nam to osiągnąć nawet dziesięciokrotnie dłuższą żywotność części zużywających się. Zapewnia to ciągłość produkcji i minimalizuje czas konserwacji i serwisowania.

W celu maksymalnego wyeksploatowania części technologicznego zużycia w obecnie posiadanych turbinach, oferujemy stopniową wymianę materiału na węglik spiekany. Chętnie zaprezentujemy Państwu szczegóły.

Aktualnie wyświetlana jest treść zastępcza z YouTube. Aby uzyskać dostęp do rzeczywistej treści, kliknij poniższy przycisk. Pamiętaj, że spowoduje to udostępnienie danych zewnętrznym operatorom.

Więcej informacji

Odblokuj treść Zaakceptuj wymaganą usługę i odblokuj treści

Konwersja

„AGTOS-Inside“

Montaż wysokowydajnych turbin AGTOS możliwy jest nie tylko w nowych maszynach. Po wmontowaniu wysokowydajnych turbin AGTOS w już eksploatowanych oczyszczarkach strumieniowych również znacznie polepsza się wydajność czyszczenia.

Oprócz wymiany kompletnych turbin oferujemy różne warianty przebudowy wnętrza turbiny określane jako „AGTOS-Inside”. Przebudowa polega na zamontowaniu części turbiny AGTOS do wnętrza już eksploatowanej, wciąż sprawnej obudowy turbiny innego producenta. Dzięki temu, znacznie polepsza się wynik śrutowania przy jednoczesnym spadku kosztów inwestycji. Wymagane są ku temu odpowiednie uwarunkowania konstrukcyjne turbiny, które najpierw muszą zostać sprawdzone. Prosimy o kontakt w tej sprawie.

Można się z nami skontaktować telefonicznie pod numerem +49-(0)2572-96026-0 lub pocztą elektroniczną.

Skontaktuj się z nami
